Unigraphics. Справочник по черчению
Опция Horizontal and Vertical Dimension - Горизонтальный и вертикальный координатные размеры
Опция Horizontal and Vertical Dimension создает сразу и горизонтальный, и вертикальный размеры. Размеры создаются в тот момент, когда Вы указываете образмериваемую позицию.
Для того, чтобы создать горизонтальный и вертикальный размеры без излома выносной линии:
Нажмите иконку
Horizontal and Vertical Dimension
.
Укажите образмериваемую позицию. Размер будет создан и размещен за линией текущего отступа. Текущим считается отступ, который был создан или модифицирован последним. Для модификации отступов можно использовать клавишу
.
Для того, чтобы создать горизонтальный и вертикальный размеры с изломом выносной линии:
Нажмите иконку
Horizontal and Vertical Dimension
.
Включите опцию
Create Dogleg
[Создать Излом].
Укажите образмериваемую позицию.
Укажите точку излома выносной линии горизонтального размера.

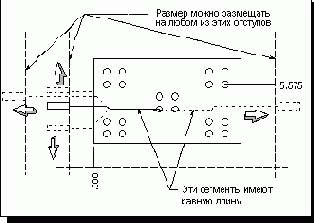

Укажите положение точки привязки горизонтального размера. Вы можете буксировать ее вдоль линии отступа или на другую линию отступа аналогичного типа. Следующий рисунок иллюстрирует различные способы размещения размера с изломом выносной линии. После установки точки привязки система создает горизонтальный размер и запрашивает точку излома вертикальной выносной линии.
Вы можете не указывать точку излома, а просто нажать клавишу Apply. При этом система построит выносную линию без излома и перейдет к следующему шагу создания размера.
Укажите точку излома выносной линии вертикального размера.
Укажите положение точки привязки вертикального размера. Эта операция выполняется так же, как для горизонтального размера.
ЗАМЕЧАНИЕ:
При создании размеров без излома выносной линии можно использовать только текущие отступы.
Размер с изломом выносной линии можно размещать на любом отступе соответствующего типа
