Unigraphics. Справочник по черчению



Опция Hole - Отверстие


Опция Hole позволяет создавать размеры с одной линией-выноской и стрелкой, показывающие диаметр любого кругового объекта. Когда создается такой размер, к размерному тексту автоматически добавляется условное обозначение диаметра. Для обозначения диаметра можно выбрать другой символ, используя опцию Preferences—>Text Format .

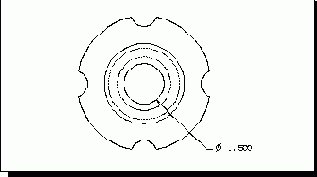

Размер типа Hole
