Опция Extract UG Expressions - Извлечение выражений Unigraphics


Опция

Tools?>Extract UG Expressions

позволяет импортировать все выражения из заданной части в электронную таблицу. Импортированная информация представлена в виде 3 столбцов: имена выражений, ассоциативные параметрические текстовые ссылки на выражения и нечисловые ссылки выражений (правая часть текстовых строк выражений).

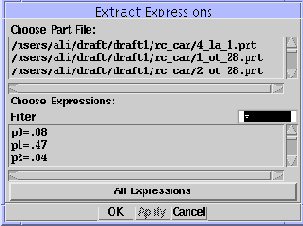

Опции диалогового окна Extract Expressions

Choose Part File

[Выбрать Файл Части]



Окно списка, в котором Вы можете выбрать файл части. В список включены все части сборки, являющиеся порожденными для текущей рабочей части (в том числе сама рабочая часть).

Filter

[Фильтр]

Устанавливает фильтр для вывода выражений в окне списка Choose Expressions.

Choose Expressions

[Выбрать Выражения]

Окно списка, в котором Вы можете выбрать одно или несколько выражений.

All Expressions

[Все Выражения]

Автоматический выбор всех выражений, показанных в окне списка Choose Expressions.
