Unigraphics. Справочник по черчению
Опция Extract UG Attributes - Извлечение атрибутов Unigraphics
Опция
Tools?>Extract UG Attributes
позволяет импортировать все атрибуты части и объектов из текущей рабочей части Unigraphics в электронную таблицу. Импортированная информация представлена в виде 2 столбцов: список имен атрибутов и объектов, ассоциативные параметрические ссылки на атрибуты.

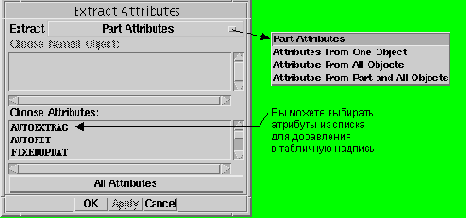

Опции диалогового окна Extract Attributes
Extract
[Извлечь]
Клавиша-меню для выбора одной из следующих опций:
Опция Part Attributes [Атрибуты Части] позволяет выбирать атрибуты части из списка Choose Attributes.
Опция Attributes from One Object [Атрибуты из Одного Объекта] позволяет выбирать атрибуты одного объекта из списка Choose Named Object.
Опция Attributes from All Objects [Атрибуты из Всех Объектов] позволяет выбирать атрибуты всех объектов текущей части из списка Choose Attributes.
Опция Attributes from Part and All Objects [Атрибуты из Части и Всех Объектов] позволяет выбирать атрибуты всех объектов текущей рабочей части и атрибуты самой части из списка Choose Attributes.
Choose Named Object
[Выбрать Именованный Объект]
Это окно списка становится активным, когда клавиша-меню Extract
установлена в положение Attributes From One Object. Вы можете выбрать из списка один именованный объект.
Choose Attributes
[Выбрать Атрибуты]
Это окно списка позволяет выбрать один или несколько атрибутов.
All Attributes
[Все Атрибуты]
Автоматический выбор всех атрибутов, показанных в окне списка Choose Attributes.
