Unigraphics. Справочник по черчению
Опция Display Origin Using - Метод изображения начала координат
Клавиша-меню Display Origin Using: позволяет выбрать метод изображения начала координат. Доступны следующие опции:
Annotation Editor
[Редактор Аннотации],
Ordinate Set Name
[Имя Набора Координатных размеров] и
No Origin Text
[Начало координат Без Текста]. Описание каждой из этих опций приведено ниже.
Меню Display Origin Using
Для того, чтобы построить начало координат с использованием методов изображения
Ordinate Set Name
или
No Origin Text
:
Выберите опцию
Insert?>Ordinate Dimension
.
Укажите новую точку начала координат или выберите существующую. Для задания точки нового начала координат можно использовать стандартные опции выбора точки.
Выберите метод изображения начала координат (Ordinate Set Name или No Origin Text).
Нажмите клавишу Apply или OK. Если Вы нажмете Apply, то после появления изображения начала координат Вы сможете продолжить построение новых или редактирование существующих наборов координатных размеров. Если Вы нажмете OK, то после появления изображения начала координат закроется текущее диалоговое окно и откроется диалоговое окно Ordinate Dimension. Следующий рисунок демонстрирует начало координат, построенное с использованием опции
Ordinate Set Name
.

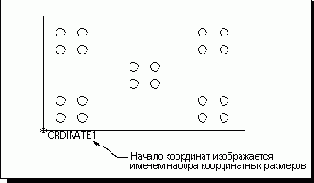

Начало координат, построенное с использованием метода Ordinate Set Name
Для того, чтобы построить начало координат с использованием метода изображения
Annotation Editor
:
Выберите опцию
Insert?>Ordinate Dimension
.
Укажите новую точку начала координат или выберите существующую. Для задания точки нового начала координат можно использовать стандартные опции выбора точки.
Выберите метод изображения начала координат
Annotation Editor
. Появится диалоговое окно Annotation Editor [Редактор Аннотации].
Нажмите клавишу-переключатель
User Symbols
[Пользовательские Обозначения] для перехода на одноименную страницу диалогового окна.
Выберите условное обозначение начала координат.
Нажмите клавишу OK для того, чтобы вернуться в диалоговое окно Ordinate Dimension Sets.
Для установки условного обозначения нажмите OK или еще раз Apply. Нажатие OK передает управление диалоговому окну Ordinate Dimensions.
До того, как нажать OK или Apply, Вы можете изменить значения масштаба и угла наклона условного обозначения в соответствующих полях диалогового окна.

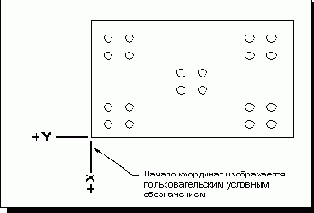

Начало координат, построенное с использованием метода Annotation Editor
