Опция Display Arrow - Изображение стрелок


Опция Display Arrow переключает режим изображения координатного размера. В первом (основном) режиме изображаются выносная линия и текст координатного размера. Во втором режиме (режим "восходящих размеров") кроме выносной линии и текста изображаются также размерная линия и две стрелки. Диалог с пользователем при создании координатных размеров в обоих режимах одинаковый.

Если опция

Display Arrow

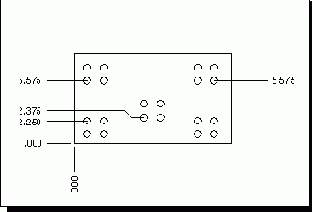

выключена, то координатные размеры будут изображаться в основном режиме, то есть выносными линиями и текстом (смотрите следующий рисунок).

Образмеривание в основном режиме

Если опция

Display Arrow

включена, то рисуются две выносные линии, размерная линия и две стрелки. Кроме того, текст координатного размера будет размещаться в соответствии с установками, заданными опцией

[Ориентация Размерного Текста] диалогового окна

Preferences?>Annotation?>Dimension

.



В режиме изображения стрелок система использует для нулевой точки тип стрелки Origin [Начала координат] (смотрите следующий рисунок).

Если опцией

Dimension Text Orientation

задана ориентация

Text Over Dim Line

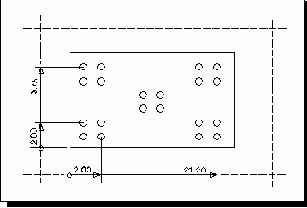

[Текст Над Размерной Линией], то изображение размера будет таким, как на следующем рисунке.

Текст координатного размера над размерной линией

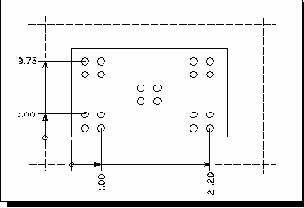

Если задана другая ориентация размерного текста, то изображение размера будет таким, как на следующем рисунке.

Размеры, созданные с использованием этого режима изображения, можно переносить с помощью опции

Edit?>Move Drafting Object Origin

[Редактирование?>Перенести Точку Привязки Чертежного Объекта]. Эти размеры можно переносить на другой отступ или присоединять к другому набору координатных размеров. Если в результате присоединения или переноса эти размеры окажутся в наборе координатных размеров, для которого не задан режим Display Arrow, то режим их изображения станет таким же, как для остальных размеров этого набора.

Изображение текста координатного размера, если не задана ориентация Text Over Dimension
