Unigraphics. Справочник по черчению



Опция Create Dogleg - Создать излом


Опция

Create Dogleg

управляет режимом построения изломов выносных линий координатных размеров.

Если эта клавиша включена, то система будет запрашивать точку излома выносной линии сразу после того, как Вы укажете образмериваемую позицию. Точка излома - это точка соединения начального сегмента выносной линии (ближе к образмериваемой позиции) с сегментом излома (смотрите следующий рисунок).

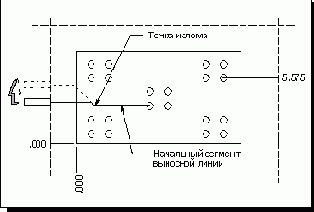

Точка излома выносной линии

Для горизонтальных размеров точка излома выносной линии может лежать выше или ниже образмериваемой позиции, а для вертикальных размеров - справа или слева от нее (смотрите два следующих рисунка).

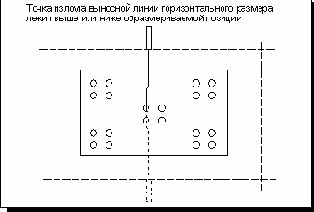

Горизонтальный размер с изломом выносной линии

Вертикальный размер с изломом выносной линии

Дополнительная информация приведена в разделе

.



Содержание раздела
