Unigraphics. Справочник по черчению
Опция Centerpoint - Центр круговой центровой линии
С помощью клавиши-меню в нижней части диалогового окна Utility Symbols выберите опцию Centerpoint (смотрите следующий рисунок) и укажите сначала позицию центра круговой линии, а затем одну или несколько точек, через которые должна пройти эта линия. Радиус центровой линии определяется расстоянием между центром и первой указанной точкой.
Опция Centerpoint диалогового окна Utility Symbols

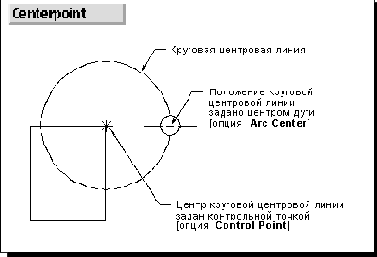

Следующий рисунок иллюстрирует создание полной круговой центровой линии с помощью опции Centerpoint . Использовались следующие опции выбора точки: для задания центра круговой линии - опция Control Point [Контрольная Точка], для задания точки на круговой линии - опция Arc Center [Центр Дуги].
Задание полной круговой центровой линии точкой центра и точкой на линии
Однако если Вы хотите, чтобы центровая линия прошла через несколько указанных точек, то все эти точки должны лежать на создаваемой линии, иначе система выдаст сообщение об ошибке.
