Unigraphics. Справочник по черчению



Разрешить Двойные Значения] управляет изображением

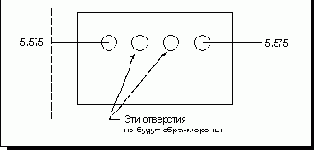

Опция Allow Duplicate Values [ Разрешить Двойные Значения] управляет изображением повторяющихся значений размеров при автоматическом образмеривании. Следующий рисунок иллюстрирует эффект выключения опции Allow Duplicate Dimensions. Обратите внимание, что изображаются размеры только двух дуг, которые находятся ближе к отступам.


Опция Allow Duplicate Values выключена

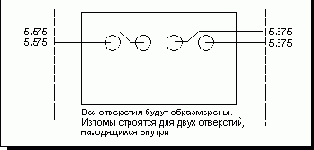

Следующий рисунок иллюстрирует эффект включения опции Allow Duplicate Dimensions (причем одновременно включен режим построения изломов Create Dogleg ). Обратите внимание, что образмерены все дуги, причем размеры для двух дуг, находящихся внутри, созданы с изломом выносной линии.





Опция Allow Duplicate Values включена



Если опция Reposition Existing Dims [Перемещать Существующие Размеры] включена, то положение существующих координатных размеров изменяется так, чтобы оставить место для размещения новых добавляемых размеров.



Клавиша-меню Arc Diameter Selection [Выбор Дуг] указывает, к чему относятся условия задания диапазона размеров дуг Less Than, Equal To и Greater Than .
