Опция Arrow Line Display - Изображение стрелок размерной линии


При создании размера можно управлять изображением стрелок размерной линии. Клавиша-меню Arrow Line Display позволяет выбрать один из следующих вариантов изображения стрелок:

Опции изображения стрелок размерной линии

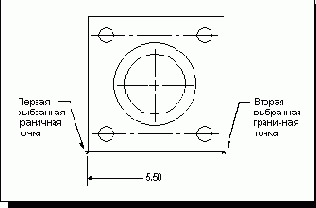

Опция 2 Arrows [2 Стрелки] создает размерную линию с двумя стрелками. На следующем рисунке показан горизонтальный размер, созданный с использованием этой опции.

Создание размера с использованием опции 2 Arrows

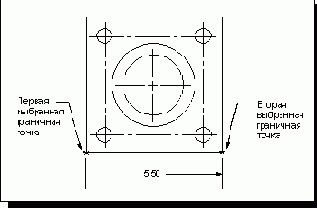

Опция Arrow 1 [Стрелка 1] создает размерную линию с одной стрелкой, которая направлена к первому объекту, выбранному для создания размера. На следующем рисунке сначала была выбрана левая сторона плиты, а потом правая.

Создание размера с использованием опции Arrow 1

Опция Arrow 2 [Стрелка 2] создает размерную линию с одной стрелкой, которая направлена ко второму объекту, выбранному для создания размера. На следующем рисунке сначала была выбрана левая сторона плиты, а потом правая.

Создание размера с использованием опции Arrow 2

Опция No Arrows [Без Стрелок]

создает размер без стрелок и без размерной линии.

Создание размера с использованием опции No Arrows
