Unigraphics. Справочник по черчению



Опция Add To Drafting Object - Добавление в чертежный объект


Опция Add To Drafting Object добавляет условное обозначение в чертежный объект. Сначала система предлагает указать чертежный объект, к которому нужно присоединить условное обозначение. Затем система запрашивает позицию на компоненте чертежного объекта, в которую нужно поместить условное обозначение.

Для выбора доступны следующие компоненты:

Линии выноски

Полки выноски

Стрелки выноски

Линии штриховки

Размерные линии

Выносные линии размеров

Размерные дуги

Условное обозначение добавляется к компоненту чертежного объекта следующим образом:

Закрепленная точка условного обозначения помещается на компонент, ближайший к позиции курсора в момент выбора.

Ориентирующая точка выравнивается с компонентом.

Часть компонента, которую накрывает условное обозначение, "вырезается". Длина вырезаемой части равна длине условного обозначения, то есть расстоянию от закрепленной до ориентирующей точки.

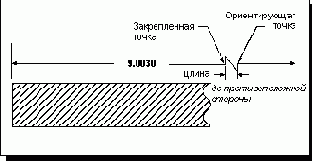

Размещение на чертежном объекте условного обозначения "разрыв".



ВНИМАНИЕ:

Пользовательское условное обозначение, добавленное в штриховку в виде сечения, при регенерации/обновлении штриховки исчезнет.
