Опции выбора точки

Эти опции позволяют выбирать ассоциативные точки на размере или другом чертежном объекте несколькими стандартными методами. На следующем рисунке показан пример выпадающего меню с опциями выбора точки. В зависимости от того, в каком диалоговом окне модуля Drafting Вы работаете, это меню может содержать различные наборы опций, и доступны только те опции, которые применимы для текущей операции. Ниже приведено подробное описание каждой из опций выбора точки.

Опция Inferred Point [Контекстная точка]

позволяет системе самой, контекстно определить точку. Система использует одну из следующих опций выделения точки:  cursor location [положение курсора], existing point [существующая точка], end point [конечная точка], control point [контрольная точка], tangent point [точка касания] или arc center [Центр Дуги].

Опция Control Point [Контрольная Точка]

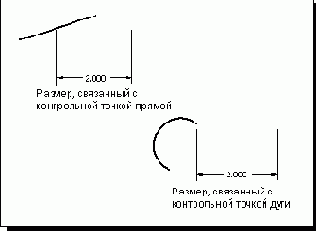

позволяет выбрать ассоциативную контрольную точку на линии. Система связывает чертежный объект с ближайшей к позиции курсора контрольной точкой геометрического объекта. Это могут быть существующая точка, граничные или средняя точки прямой, граничные точки дуги, центр окружности и т.д. На следующем рисунке показаны примеры размеров, привязанных к контрольным точкам прямой и дуги.

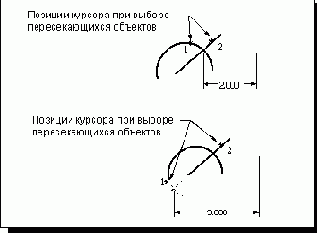

Опция Intersection Point [Точка Пересечения] позволяет выбрать ассоциативную точку на пересечении двух линий. При этом выбирается та точка пересечения, которая расположена ближе к позиции курсора при выборе первой линии. На следующем рисунке показаны примеры размеров, привязанных к точкам пересечения.

Опция Arc Center [Центр Дуги]

позволяет выбрать ассоциативную точку в центре указанной дуги (смотрите следующий рисунок).

Опция Tangent Point [Точка Касания]

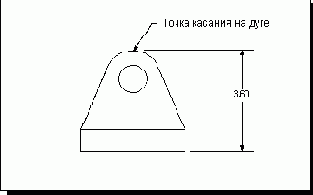

позволяет выбрать ассоциативную точку касания на указанной дуге. На следующем рисунке показан пример создания вертикального размера, привязанного к точке касания дуги.

Опция Cursor Position [Позиция Курсора]

позволяет задать точку в позиции, указанной курсором в графическом окне.
