Unigraphics. Справочник по черчению

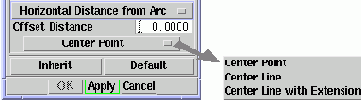

Можно выбрать один из трех режимов изображения точки смещенного центра:


Опции режима изображения точки смещенного центра

Center Point

[Точка Центра]

Изображает точку смещенного центра, как показано на следующем рисунке.

Изображение точки смещенного центра в режиме Center Point

Centerline

[Осевая линия]

Изображает точку смещенного центра, как показано на следующем рисунке.

Изображение точки смещенного центра в режиме Centerline

Centerline with Extension

[Осевая линия с Выносными линиями]

Изображает точку смещенного центра, как показано на следующем рисунке.

Изображение точки смещенного центра в режиме Centerline with Extension
