Круговой идентификатор, разделенный на квадранты


Круговой идентификатор, разделенный на квадранты, представляет собой круг, разделенный на четверти горизонтальной и вертикальной прямыми. В идентификаторе этого типа верхняя текстовая строка размещается в верхнем левом квадранте непосредственно над горизонтальной делительной линией. Нижняя текстовая строка размещается в нижнем правом квадранте непосредственно под горизонтальной делительной линией. (Смотрите следующий рисунок).

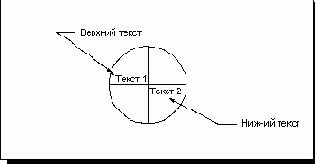

Круговой идентификатор, разделенный на квадранты, с верхним и нижним текстом
