Unigraphics. Справочник по черчению



Клавиши действий


В нижней части диалогового окна Dimensions имеются пять клавиш действий (Inherit, Reset, OK, Apply, and Cancel). Для закрытия диалогового окна может быть использована клавиша Cancel, также окно закрывается при открытии другого диалогового окна верхнего уровня (например, Utility Symbols или Crosshatching).

Inherit

Клавиша Inherit [Наследовать]

загружает значения параметров существующего чертежного объекта. При нажатии этой клавиши система предлагает указать существующий чертежный объект. После выбора чертежного объекта система загружает его параметры в диалоговое окно и создает новый размер с такими же параметрами.

Рассмотрим пример создания горизонтального размера, который наследует параметры существующего размера:

  • Нажмите иконку Horizontal .

    Установите клавишу-меню выбора точки в положение Control Point [Контрольная Точка].

    Укажите первую контрольную точку.



    Укажите вторую контрольную точку.

    Нажмите клавишу Inherit.

    Укажите существующий размер, параметры которого необходимо унаследовать.

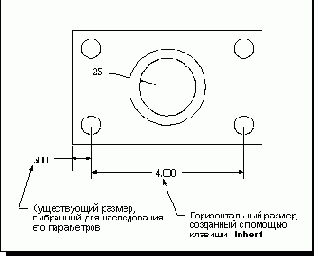

    Укажите точку привязки размера. Горизонтальный размер будет автоматически создан с параметрами, унаследованными от выбранного существующего размера (смотрите следующий рисунок). Обратите внимание, что новый размер унаследовал от размера .500 в том числе и количество знаков после десятичной точки.

    Создание размера с использованием клавиши Inherit

    Reset

    Клавиша Reset [Сброс]  устанавливает значения параметров, принимаемые по умолчанию. Подробная информация о значениях пользователя по умолчанию (Customer Defaults) приведена в Справочнике по интерфейсу пользователя [Gateway Online Help]

    OK

    Клавиша OK принимает внесенные изменения параметров размера и закрывает диалоговое окно

    Apply

    Клавиша Apply [Принять]

    принимает внесенные изменения параметров размера. В диалоговом окне Dimensions клавиша Apply

    используется только для этой цели. Следующая процедура демонстрирует использование клавиши Apply:

    Выберите существующий размер для редактирования.

    Введите в диалоговом окне Dimensions значения различных параметров размера, таких как допуски или способ изображения стрелок.

    Нажмите Apply. Размер будет автоматически обновлен.
