Электронная таблица Unigraphics
Во время создания или редактирования табличной надписи Вы работаете в отдельном окне электронной таблицы Unigraphics, обеспечивающем основной интерфейс для ввода данных в эту надпись. Вы можете вводить в ячейки электронной таблицы любой текст, включая формулы и ссылки. Например, выражения можно использовать для задания позиций отверстий с резьбой, атрибуты объектов - для описания параметров резьбы, атрибут части - для задания допуска отверстий. Пример такой электронной таблицы показан на следующем рисунке.

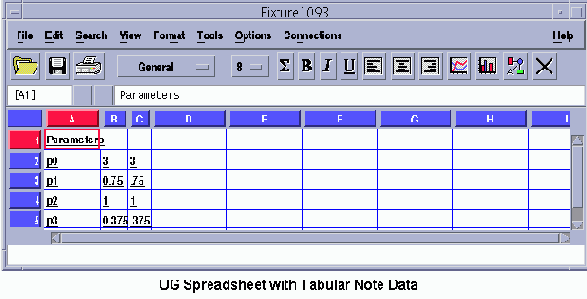

Электронная таблица с данными табличной надписи
Окно электронной таблицы, открываемое с помощью опции
Insert?>Tabular Note
, предоставляет несколько специфических опций для табличных надписей. Описание этих опций приведено ниже.
ЗАМЕЧАНИЕ:
Работа с электронными таблицами Unigraphics подробно описана в
Справочнике по интерфейсу пользователя [Gateway Online Help]
.
Все данные форматирования (текстовый фонт, выравнивание текста, подчеркивание, перенос текста в ячейках, наличие скрытых ячеек и т.д.) извлекаются из электронной таблицы для использования в табличной надписи.
