Использование опции Control Point

Следующий рисунок иллюстрирует создание осевой линии цилиндра с помощью опции Control Point . Применяется следующая типовая процедура:

Выберите опцию Insert—>Utility Symbol—>Cylindrical Centerline .

С помощью клавиши-меню установите метод выбора точки Control Point [Контрольная Точка].

Укажите курсором две позиции, как показано на следующем рисунке.

Система сформирует осевую линию цилиндра с параметрами , заданными в диалоговом окне Utility Symbols.

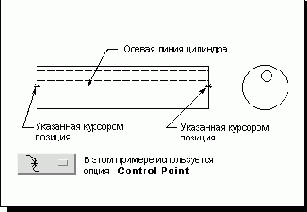

Создание осевой линии цилиндра с помощью опции Control Point
