Unigraphics. Справочник по черчению
Если размер изображен неверно, проверьте состояние переключателя Leader From

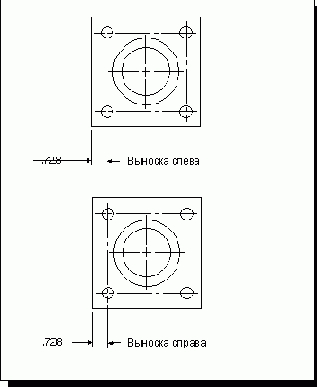

На следующем рисунке показана ситуация, когда на горизонтальном размере текст перечеркнут линией-выноской. Это произошло из-за того, что переключатель Leader From был установлен в положение Left . Чтобы исправить ситуацию, нужно выбрать этот размер, установить опцию Leader From—>Right и нажать Apply.
Неверное положение переключателя Leader From может вызвать неправильное построение размера
