Страница Line/Arrow - Линия/Стрелка

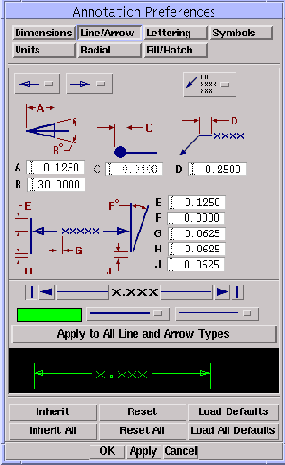

Страница Line/Arrow диалогового окна Annotation Preferences

Страница Line/Arrow диалогового окна Annotation Preferences содержит настройки, применяемые к выноскам, стрелкам, выносным линиям. Эти настройки действуют как для размеров, так и для другой чертежной аннотации. В нижней части страницы находится окно для предварительного (WYSIWYG) просмотра образца размера или обозначения с выносками. [WYSIWYG (What You See Is What You Get) [Что Вы Видите, То и Получите] - режим полного соответствия предварительного и итогового изображения. Вы можете предварительно просмотреть образец надписи или обозначения (убедиться в правильности или еще раз отредактировать), и только потом принять приемлемый для Вас вариант настройки.]

Опции страницы Line/Arrow

[Изображение Стрелок]

Две одинаковые клавиши-меню, управляющие изображением первой и второй стрелок. Каждая из них задает тип стрелки, используемой при построении размеров и чертежных надписей. Вы можете выбрать один из следующих типов: Closed

[Замкнутая], Open [Разомкнутая], Filled [Закрашенная], None



[Отсутствует], Origin Symbol [Обозначение Точки привязки], Cross [Косая линия], Dot

[Точка], Filled Dot [Закрашенная Точка].

[Вертикальное Выравнивание]

Устанавливает тип выравнивания размерной линии или линии-выноски по верхней, средней или нижней строке текста. Для вертикального выравнивания доступны следующие опции:

  • Top

    [По Верхней строке]

  • Middle

    [По Середине]

  • Bottom

    [По Нижней строке]

    ПАРАМЕТРЫ ИЗОБРАЖЕНИЯ КОМПОНЕНТОВ

    (показаны в английских единицах измерения)

    Параметры, устанавливающие размерные соотношения различных компонентов чертежных объектов.

    A

    Длина стрелки

    B

    Угол при вершине стрелки

    C

    Диаметр точки

    D

    Размер полки или излома выносной линии метки или размера

    E

    Расстояние захода выносной линии за размерную линию

    F

    Угол выносной линии

    G

    Расстояние от размерного текста до размерной линии
