Unigraphics. Справочник по черчению



Страница Hidden Lines - Скрытые линии


Опции, находящиеся на странице Hidden Lines диалогового окна View Display, управляют изображением скрытых линий на всех видах чертежа.

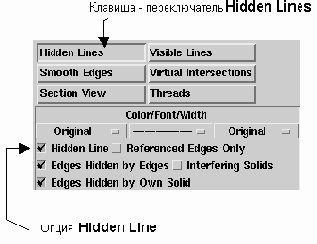

Чтобы перейти на эту страницу, достаточно нажать клавишу-переключатель Hidden Lines. Затем Вы можете воспользоваться опцией Hidden Line, включающей/выключающей режим изображения скрытых линий. Если эта опция включена, то становятся доступными другие опции - Color [Цвет], [Фонт линии], [Толщина линии], [Только  Ребра со ссылками ], Edges Hidden by Edges

[Ребра, Скрытые Ребрами], Interfering Solids [Пересекающиеся Тела] и  [Ребра, Скрытые Телом].

ЗАМЕЧАНИЕ: При создании местного вида характеристики его изображения (т.е. изображения скрытых линий, сглаженных ребер, наличие автоматического обновления) "наследуются" от родительского вида независимо от того, какие параметры заданы в диалоговом окне View Display. Однако с помощью этого диалогового окна Вы можете изменить характеристики уже существующего местного вида.

При загрузке в V10 чертежей, созданных в более ранних версиях, удаление скрытых линий автоматически выполняется во всех чертежных видах, где включен режим Display Control—>Solid Hidden Edges [Управление Изображением—>Рисовать Скрытые Ребра Сплошной линией].
