Unigraphics. Справочник по черчению




можно изменить изображение существующих видов


С помощью опции

Crosshatch


можно изменить изображение существующих видов следующим образом:

Укажите виды, которые нужно отредактировать. Вид можно указать непосредственно в графическом окне или выбрать из списка в диалоговом окне View Display.

Установите опцию

Crosshatch


в нужное состояние [включено или выключено].

Нажмите OK или Apply, чтобы изменить изображение выбранных видов. Клавиша OK закрывает диалоговое окно View Display, клавиша Apply оставляет его открытым.

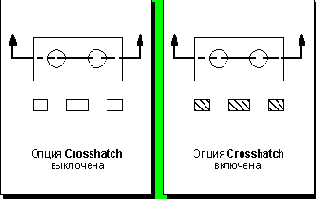

Действие опции Crosshatch
