Unigraphics. Справочник по черчению
Опция Tolerance Angle Format - Формат Допуска Углового размера
 |
Эта опция позволяет задать формат допуска номинального углового размера. Допуск углового размера всегда выражен в градусах, используя следующие форматы: |

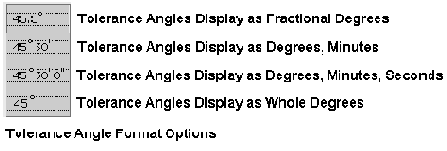

Опции формата допуска углового размера
Опция Nominal Angles Display as Fractional Degrees - десятичный формат допуска углового размера (т.е., 45.5°)..
Опция Nominal Angles Display as Degrees, Minutes - формат градусы, минуты (т.е., 53° 30').
Опция Nominal Angles Display as Degrees, Minutes, Seconds
- формат градусы, минуты, секунды (т.е., 53° 30' 00").
Опция Nominal Angles Display as Whole Degrees - значение допуска угла округляется до целого значения градусов.
