Опция Section Line Display - Изображение линии сечения

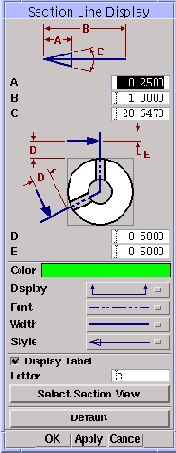

Опции диалогового окна Section Line Display

ПАРАМЕТРЫ ИЗОБРАЖЕНИЯ СТРЕЛКИ

Управляют изображением сегмента стрелки линии сечения. Значения параметров вводятся в поля A, B и C.

D (Arrow Past Part)

[Вынос Стрелки За габариты]

Задает расстояние между сегментом стрелки линии сечения и габаритной рамкой геометрии модели. Значение этого параметра вводится в поле D.

E (Stub Length)

[Длина полки]

Задает длину полки в поле E.

Color

[Цвет]

Задает цвет линии сечения.

Display

[Изображение]

Управляет изображением обозначения линии сечения. Линии сечения в стандарте JIS требуют установки параметров пользователя по умолчанию. См. Изображение линии сечения стандарта JIS.

Font

[Фонт]

Задает фонт линии сечения.

Width

[Толщина линии сечения]

Задает толщину линии сечения.

Style

[Стиль стрелки]

Задает тип "наконечника" стрелки линии сечения.

Display Label

[Изображение Метки]

Включает/выключает изображение меток линии сечения.

Letter

[Буква метки]

Задает букву, используемую для обозначения линии сечения с меткой.

Select Section View

[Выбрать Вид Сечения]

Позволяет модифицировать невидимую линию сечения.

КЛАВИШИ ДЕЙСТВИЙ

Клавиши Default, OK, Apply и Cancel.
