Unigraphics. Справочник по черчению



Опция Referenced Edges Only - Только Ребра со ссылками

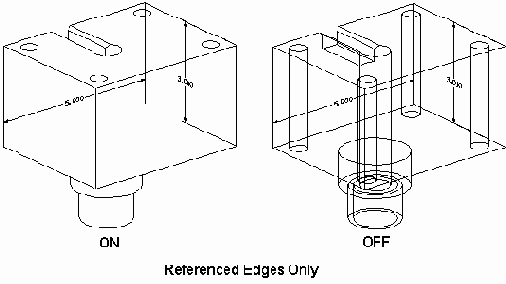

Эта опция позволяет управлять отображением скрытых рёбер со ссылками. Когда эта опция включена (ON) отображаются только ссылки (на рисунке - размер),   скрытые рёбра не имеющие ссылок не отображаются. Данная опция доступна также из диалога Define Render Sets [Определить Визуальные Наборы].

ЗАМЕЧАНИЕ: Когда опция Referenced Edges Only включена и Вы удаляете ссылку на скрытое ребро - ее изображение не меняется, как можно было ожидать.

Чтобы этого избежать:

  • Выберите опцию Drafting->Preferences->View Display.

    Выберите нужный вид.

    Выберите опцию Hidden Lines.

    Включите (ON) опцию Hidden Line.

    Включите (ON) опцию Referenced Edges Only.

    Нажмите OK или Apply.
