Unigraphics. Справочник по черчению



Опция Offset Character - Смещение на число символов


Метод Offset Character позволяет размещать чертежные объекты на заданном расстоянии от существующего объекта, причем единицей измерения смещения будет размер (высота) символа.

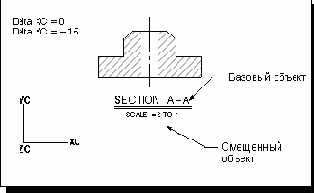

Например, если текущий размер символа равен 0.25 дюйма и задано смещение XC=0 и YC=-1.5, то точка привязки чертежного объекта будет находиться непосредственно под базовым размером (XC=0) на расстоянии 0.375 дюйма (1.5*0.25). Смотрите следующий рисунок.

Размещение размера методом Offset Character
