Unigraphics. Справочник по черчению



Опция Interfering Solids - пересекающиеся тела

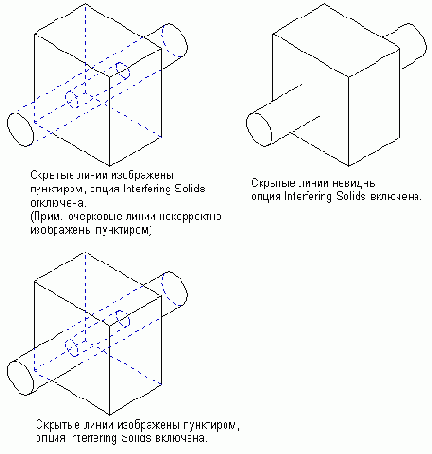

Позволяет корректно отобразить скрытые линии на видах с пересекающимися телами. Когда опция включена, отрисовка вида происходит медленнее, чем при отключённой опции. Данная опция отключена по умолчанию.

Для использования этой функции:

  • Выберите Drafting->Preferences->View Display.

    Выберите вид.

    Нажмите кнопку Hidden Lines.

    Включите (ON) опцию Hidden Line.

    Включите (ON) опцию Interfering Solids.

    Нажмите OK или Apply.
