Unigraphics. Справочник по черчению
Опция Edges Hidden by Own Solid - ребра, скрытые телом
 |
Позволяет управлять отображением ребер, скрытых телами, которым данные рёбра принадлежат. Когда опция Edges Hidden by Own Solid отключена, отображаются только рёбра, скрытые телами, которым данные ребра не принадлежат. Ребро не отображается, если скрыто телом, которому принадлежит. |
Для использования этой функции:
Выберите Drafting->Preferences->View Display.
Выберите вид.
Нажмите кнопку Hidden Lines.
Включите (ON) опцию Hidden Line.
Включите (ON) опцию Edges Hidden by Own Solid.
Нажмите OK или Apply.

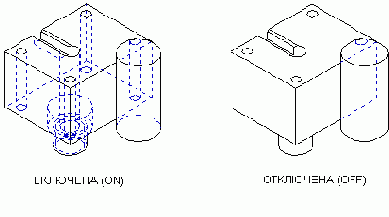

Опция Edges Hidden by Own Solid
