Опция Define Render Sets in View - Определить визуальные наборы для вида

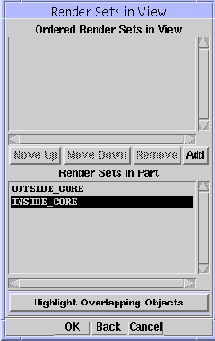

Опция Define Render Sets in View определяет последовательность применения визуальных наборов для выделенного чертежного вида [т.е. какие наборы и в каком порядке выводятся на виде]. Диалоговое окно Render Sets in View содержит два списка визуальных наборов:

Ordered Render Sets in View - список визуальных наборов (в порядке их вывода), применяемых на выделенном чертежном виде.

Render Sets in Part - список визуальных наборов части, которые не используются на этом чертежном виде.

Опции диалогового окна Render Sets in View

Ordered Render Sets in View

[Упорядоченная последовательность Визуальных Наборов на Виде]



Окно списка визуальных наборов, перечисленных в том порядке, в котором они появляются на виде (т.е. набор в первой строке списка выводится первым; набор в последней строке - последним).

[Перенести Вверх]

Переносит визуальный набор, выбранный в списке Ordered Render Sets in View, на 1 строку вверх.

[Перенести Вниз]

Переносит визуальный набор, выбранный в списке Ordered Render Sets in View, на 1 строку вниз.

Remove

[Удалить]

Удаляет выбранный визуальный набор из списка Ordered Render Sets in View и переносит этот набор в список Render Sets in Part для возможного дальнейшего использования.

[Добавить]

Добавляет выбранный визуальный набор в список Ordered Render Sets in View.

Render Sets in Part

[Визуальные Наборы в Части]

Окно списка всех визуальных наборов, доступных в текущей части.

Highlight Overlapping Objects

[Подсветить Общие Объекты]

Подсвечивает тела или наборы компонентов, которые входят сразу в несколько визуальных наборов. Подсветка гаснет сразу после выполнения любой другой операции диалогового окна.

Клавиши OK, Apply и Cancel.
