Файл определения штриховок
Трафареты штриховки (графические обозначения материалов) описываются в так называемом файле определения штриховок, представляющем собой текстовый файл определенного формата с расширением .chx. Вместе с программным обеспечением Unigraphics поставляются 20 трафаретов штриховки, соответствующих стандарту ANSI Y14.2M, в двух системных файлах определения штриховок (
xhatch.chx
и
xhatch2.chx
). Эти файлы находятся в директории, заданной системной переменной UGII_UTIL. На следующем рисунке показаны 20 доступных трафаретов штриховки.

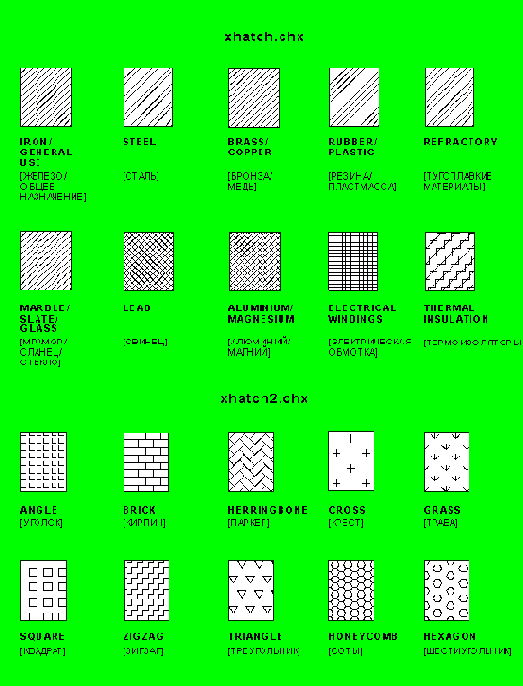

Трафареты штриховки, поставляемые с системой Unigraphics
ЗАМЕЧАНИЕ:
Мы рекомендуем Вам не редактировать системные файлы определения штриховок xhatch.chx и xhatch2.chx. [Если Вы хотите определить собственный набор трафаретов штриховки, то лучше создайте новый файл определения.]
