Unigraphics. Справочник по черчению
Простановка размеров
После того, как Вы разместили все виды на чертеже, можно приступать к простановке размеров. Для простановки размера выберите опцию Insert—>Dimension [Вставка—>Размер], а затем соответствующей иконкой диалогового окна Dimensions установите тип размера (например, Horizontal или Vertical). Затем задайте параметры, влияющие на изображение и размещение размера. И наконец, укажите объекты, которые должны быть образмерены.

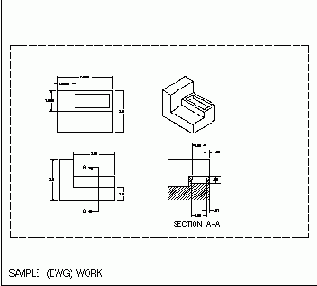

Размеры ассоциативно связаны с геометрическими объектами вида. Если вид перемещается, то и размеры перемещаются вместе с ним. Если модель модифицируется, размеры также обновляются, отражая внесенные изменения. На следующем рисунке показан чертеж с проставленными размерами
