Unigraphics. Справочник по черчению
Процедура создания чертежа
Нижеприведенный пример служит для иллюстрации процесса выпуска чертежа с помощью модуля Drafting. Процесс начинается с этапа создания чертежа по трехмерной модели, построенной в модуле Modeling, и заканчивается получением полностью оформленного чертежа со всеми видами и размерами. Рассматриваемая ниже процедура приведена в качестве общего обзора и не претендует на детальное описание всех функций и операций черчения. Более подробную информацию по отдельным темам Вы найдете в следующих разделах справочника
 |
|

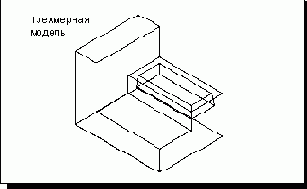

Трехмерная модель, на базе которой создается чертеж |
