Добавление сечения


Теперь, когда размещены основные виды, Вы можете добавлять дополнительные виды, местные виды и сечения. В нашем примере это будет простое сечение, полученное проецированием ортогонального вида (размещенного под главным видом). Выберите опцию Drawing—>Add View—>Simple Section [Чертеж—>Добавить Вид—>Простое Сечение].

Следующий шаг - построение линии сечения. Эта линия сечения будет ассоциативно связана с видом сечения - изменение линии сечения или модели повлечет за собой изменение вида сечения. Как только будет построена линия сечения, на чертеже появится вид сечения, и система автоматически заштрихует его.

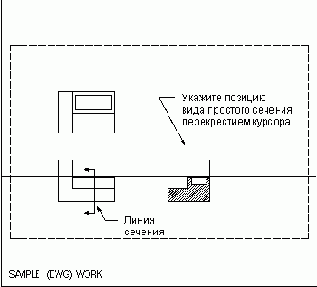

Добавление вида простого сечения
