Добавление ортогонального вида

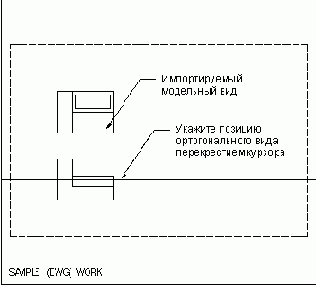

После импорта модельного вида в чертеж Вы можете добавить другие виды (ортогональные, дополнительные или местные), выбирая соответствующую опцию в диалоговом окне Add View. В нашем примере в чертеж добавляется ортогональный вид, размещенный в вертикальном коридоре под модельным видом (смотрите следующий рисунок). Важно отметить, что добавленные виды строятся в том же масштабе, что и модельный вид, и выравниваются относительно него.

Добавление ортогонального вида
