Опция Text Alignment - Выравнивание текста


Клавиша-меню Text Alignment задает положение текста метки относительно полки выноски, а также различные варианты подчеркивания текста. В зависимости от значения переменной Drafting_textAboveLeader (в файле значений пользователя по умолчанию) доступны все или некоторые опции, показанные на следующем рисунке. Опции меню Text Alignment недоступны для обозначений допусков формы и расположения; в этом случае полка всегда присоединяется к верхней части рамки обозначения. Длина полки задается в диалоговом окне

Preferences?>Drafting Object Line/Arrow Format

.

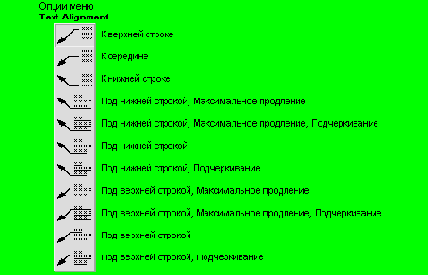

Опции выравнивания текста
