Unigraphics. Справочник по черчению



Опция Remove - Удалить выноску


Опция

Remove

позволяет удалить выноску (или выноски) из существующего чертежного объекта. Процедура удаления выноски:

Выберите опцию

Remove

.

Укажите выноску, которую Вы хотите удалить. Указанная выноска сразу же удаляется. На следующем рисунке показан пример удаления выноски из существующей метки с двумя выносками.

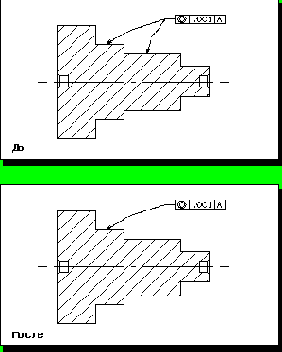

Пример удаления выноски из метки
