Автоматическое расположение текста

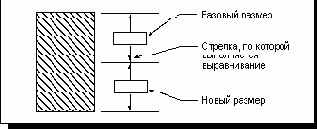

Если опция Automatic для расположения текста для размеров включена, то объект чертежа помещается со своими стрелками выровненными по концам выбранных стрелок. Смотрите следующую картинку. Вы выбираете сначала базовый объект чертежа, затем стрелку, а потом помещаете новый объект чертежа. Для более подробной информации смотрите главу .

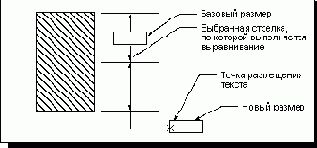

Если включена опция manual text placement, Вы должны указать точку расположения текста перед помещением размера. Тогда система создает новый размер так, что его размерная линия есть продолжение базовой размерной линии через выбранную стрелку. Новая выноска размера есть комбинация дальнейшего продолжения базовой размерной линии и линии вдоль соответствующего перекрестья курсора (горизонтального или вертикального) до заданной точки расположения текста. Смотрите следующую картинку:
